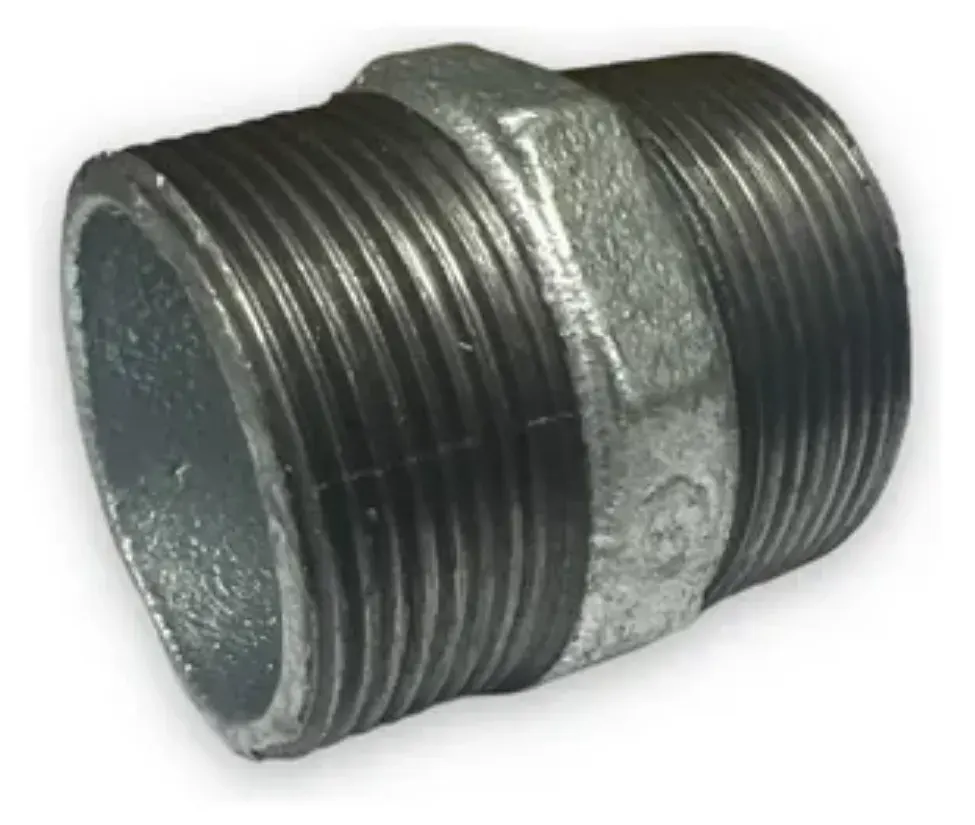

NIPLE GALVANIZADO 1 1/2
Niple Galvanizado de $1\ 1/2''$ HE-HE - Ingeniería y Redes de Alta Presión
Descripción Técnica de Atributos Materiales, Metalurgia y Resistencia
Este elemento de unión está fabricado bajo estrictos parámetros de metalurgia para soportar solicitaciones mecánicas extremas en terreno:
Estructura Base de Acero al Carbono de Cédula Industrial: Rociado o forjado a partir de cañería de acero estructural de pared gruesa, lo que le otorga una resistencia inigualable contra deformaciones por flexión, tensiones mecánicas por asentamiento de terrenos y golpes de ariete hidráulicos severos.
Recubrimiento de Zinc por Inmersión en Caliente (Galvanizado): El acero es sumergido en un baño de zinc fundido a altas temperaturas, creando una capa de aleación protectora metalúrgica interna y externa. Este blindaje químico impide la oxidación prematura por contacto continuo con el agua, resiste la corrosión ambiental en intemperie y detiene la degradación galvánica.
Hilos Exteriores Calibrados de $1\ 1/2''$ BSP / NPT: Mecanizados con tornos de alta precisión para asegurar un fileteado limpio, continuo y libre de rebabas. Permite una inserción concéntrica directa en uniones americanas, llaves de paso de bronce, fittings de PVC (terminales hembra) o coplas de acero, garantizando un enrosque seguro sin rodamiento de hilos.
Paso Interior Liso de Diámetro Completo (Full Bore): La cavidad interior conserva el diámetro nominal limpio de la cañería sin obstrucciones ni reducciones de flujo. Esto minimiza las pérdidas de carga por fricción hidrodinámica, optimiza la eficiencia del paso de caudales medianos a grandes y evita la sedimentación prematura de minerales.
Cuerpo Cilíndrico Liso de Longitud Estándar (Niple Corrido o de Tramo): Su diseño permite ser tomado firmemente por herramientas de torque industrial (llaves de tubo tipo Stilson) sobre su zona central lisa, facilitando un apriete uniforme y seguro durante el montaje mecánico en salas de bombas o líneas matrices.
Características Principales
Resistencia a Altas Presiones y Temperaturas: Diseñado estructuralmente para trabajar en rangos de presión elevados (PN16 o superiores), tolerando variaciones térmicas extremas sin sufrir contracción o dilatación plástica (ideal para intemperie o instalaciones industriales).
Solución de Rigidez Estructural: Excelente para zonas expuestas de la caseta de riego o piscinas donde las cañerías plásticas de PVC corren riesgo de sufrir quebraduras por impactos de herramientas, patadas accidentales o tracción de mangueras.
Instrucciones Técnicas de Instalación, Torque y Hermeticidad
Para asegurar una unión 100% estanca, evitar filtraciones bajo presión y resguardar la vida útil de los materiales plásticos asociados, aplique el siguiente protocolo en terreno:
Protocolo de Sellado Industrial de Hilos (Paso Crítico Mandatorio):
Limpie las roscas del niple galvanizado utilizando un cepillo metálico para retirar cualquier residuo de grasa de mecanizado o virutas de acero.
Aplique cinta de teflón (PTFE) de alta densidad y espesor industrial sobre el hilo macho en sentido horario. Dé un mínimo de 18 a 22 vueltas firmes tensando la cinta para que penetre en los valles de la rosca.
Recomendación Técnica: En uniones metal-metal de $1\ 1/2''$, es altamente recomendable complementar el teflón aplicando una capa ligera de pasta selladora de hilos (tipo cáñamo líquido o pasta de torque) para sellar los microgaps del fileteado de acero.
Precaución Extrema en Transiciones Metal-Plástico: Al enroscar este niple de acero sobre terminales hembra de PVC, recuerde que el acero destruirá el hilo plástico ante cualquier desalineación. Inicie el roscado estrictamente a mano durante las primeras 3 vueltas para certificar que el fitting entró centrado. Use la llave Stilson solo para el ajuste final, aplicando un torque controlado. Un exceso de fuerza expandirá la boca de PVC y la trizará de forma inmediata.
Uso de Herramientas Adecuadas: Utilice llaves de tubo (Stilson) ajustadas de forma milimétrica al diámetro exterior del niple. Evite el uso de herramientas desgastadas o de mordazas lisas que puedan resbalar, ya que rayarán la capa exterior de zinc expuesta, debilitando la protección anticorrosiva del galvanizado en ese punto.
Verificación de Alineación de Cañerías: No utilice el niple de acero para forzar la unión de tuberías desalineadas o torcidas. La rigidez del acero transmitirá toda la tensión mecánica hacia el componente más débil del circuito (generalmente los fittings plásticos o los cuellos de las bombas), provocando fisuras o filtraciones estructurales a mediano plazo.
Especificaciones Técnicas
Tipo de Producto: Niple recto de unión roscado macho-macho.
Medida Nominal de Roscas: $1\ 1/2''$ HE ($40\text{ mm}$ nominal) en ambos extremos.
Tipo de Rosca: Estándar BSP (British Standard Pipe) / Hilo Gas exterior (o NPT según lote de ingeniería).
Material del Cuerpo: Acero al carbono de grado industrial.
Recubrimiento: Galvanizado por inmersión en caliente (Zinco-térmico).
Presión Nominal de Trabajo (PN): Calibrado para soportar presiones hidráulicas de $16\text{ Bar}$ ($232\text{ PSI}$) o superiores.
Tipo de Cuerpo: Niple cilíndrico estándar para llave de tubo.
