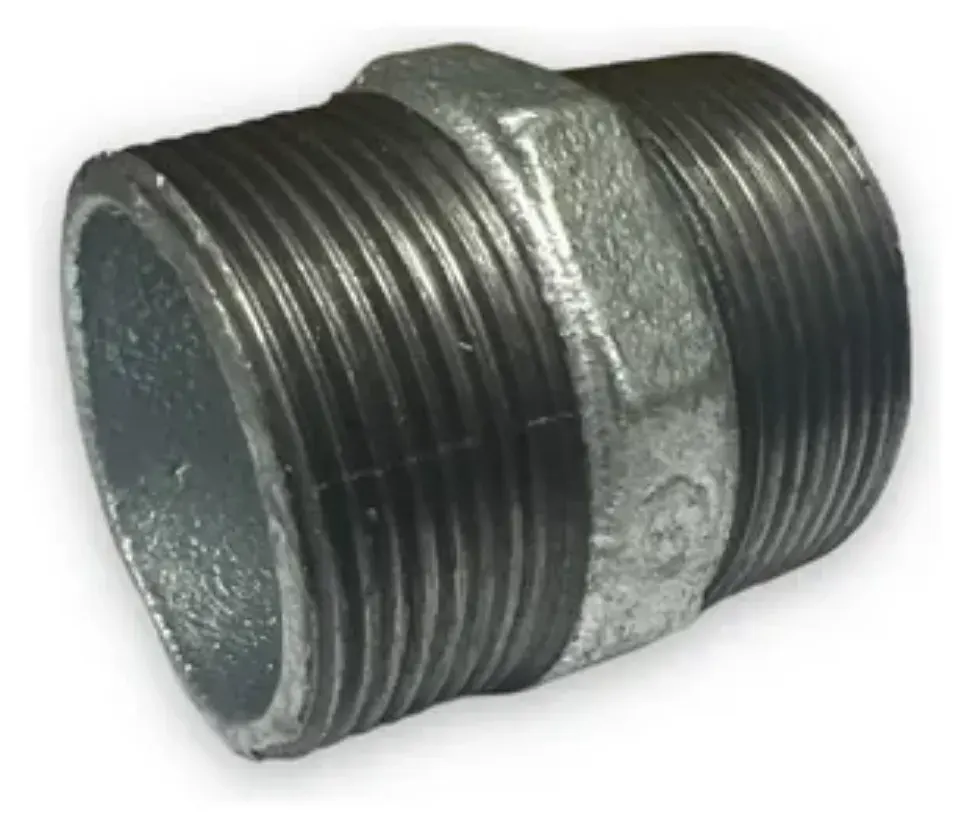

NIPLE GALVANIZADO 1 1/4
Niple Galvanizado de $1\ 1/4''$ HE-HE - Conducción e Hidráulica de Media Presión
Descripción Técnico-Material, Metalurgia y Diseño de Flujo
Este fitting de unión mecánica está fabricada bajo estrictas tolerancias industriales para soportar solicitaciones continuas y regímenes de trabajo pesado en terreno:
Estructura Base de Acero al Carbono de Cédula Industrial: Forjado a partir de tubos estructurales de acero de pared gruesa, lo que le confiere una resistencia estructural inigualable contra esfuerzos de flexión lateral, tensiones por asentamiento de suelos en zanjas y deformaciones por golpes de ariete mecánicos.
Protección Anticorrosiva por Galvanización en Caliente: El cuerpo de acero es sumergido en un baño de zinc fundido a más de $450^\circ\text{C}$, logrando una unión metalúrgica de capas protectoras tanto en el interior como en el exterior del conector. Este blindaje técnico detiene la formación de óxido ferroso, resiste la agresividad de aguas duras y evita el desgaste prematuro por exposición directa a la intemperie.
Hilos Exteriores Calibrados de $1\ 1/4''$ BSP / Hilo Gas: Tallados mediante tornos de precisión automatizados para asegurar un fileteado limpio, continuo y libre de rebabas. Esto garantiza una inserción concéntrica perfecta en uniones americanas, llaves de paso de bronce, fittings de PVC (terminales hembra) o coplas de acero, eliminando el riesgo de trasroscado durante el apriete.
Paso Interior Liso de Diámetro Completo (Full Bore): La cavidad interior mantiene constante el diámetro nominal de la cañería ($32\text{ mm}$ interiores aproximados) sin reducciones ni estrangulamientos. Esto minimiza las pérdidas de carga por fricción hidrodinámica, optimiza el paso de caudales medianos y previene la sedimentación prematura de minerales o incrustaciones de sarro.
Cuerpo Cilíndrico Rígido para Herramientas de Torque: Su sección central lisa proporciona la superficie de agarre perfecta para las mordazas de herramientas de torque industrial (llaves de tubo tipo Stilson), permitiendo un ajuste firme y seguro sin deformar las zonas roscadas.
Características Principales
Estabilidad Térmica y de Presión Elevada: Diseñado estructuralmente para operar de forma continua bajo rangos de presión elevados (PN16 o superiores), tolerando variaciones de temperatura extremas sin sufrir contracción, dilatación plástica ni agrietamiento por fatiga material.
Refuerzo contra Impactos Mecánicos: Es la solución ideal para proteger los puntos críticos expuestos de una caseta de riego o piscinas donde las cañerías plásticas tradicionales de PVC corren el riesgo de sufrir quebraduras destructivas por golpes de herramientas, patadas accidentales o tensiones mecánicas de mangueras pesadas.
Instrucciones Técnicas de Instalación, Torque y Aseguramiento de Estanqueidad
Para lograr un ensamblaje 100% estanco, evitar filtraciones bajo presión y resguardar la vida útil de los materiales polímeros acoplados, aplique estrictamente el siguiente protocolo técnico en terreno:
Protocolo de Sellado Industrial de Hilos (Paso Crítico Mandatorio):
Limpie rigurosamente las roscas del niple galvanizado utilizando un cepillo metálico para remover trazas de aceite de mecanizado, suciedad o virutas de acero.
Aplique cinta de teflón (PTFE) de alta densidad y espesor industrial sobre el hilo macho en sentido horario (mirando el niple de frente). Dé un mínimo de 16 a 20 vueltas firmes, tensando la cinta para que se amolde perfectamente en los valles de la rosca.
Recomendación del Instalador: En acoples metal-metal de $1\ 1/4''$, se aconseja aplicar una capa ligera de pasta selladora de hilos no endurecible sobre el teflón para rellenar de forma molecular los microgaps del fileteado de acero y asegurar un sellado definitivo.
Precaución Crítica en Transiciones Metal-Plástico: Al enroscar este niple de acero sobre terminales hembra de PVC o polietileno, recuerde que el acero es infinitamente más duro que el plástico y destruirá el hilo polímero ante cualquier desalineación. Inicie el enrosque estrictamente a mano durante las primeras 3 vueltas para certificar que el fitting entró centrado. Use la llave Stilson únicamente para el ajuste final con un torque moderado. Un exceso de fuerza mecánica expandirá la boca de PVC y la trizará de forma inmediata.
Uso de Herramientas Adecuadas: Emplee llaves de tubo (Stilson) ajustadas de forma milimétrica al diámetro exterior del niple. Evite el uso de herramientas con mordazas gastadas o lisas que puedan resbalar, ya que rasparán la capa protectora de zinc expuesta, debilitando la protección anticorrosiva del galvanizado en ese punto específico.
Verificación de Alineación Axial: No utilice el niple de acero para forzar la unión de tuberías desalineadas o torcidas en la instalación. La rigidez extrema del acero transmitirá toda la tensión mecánica hacia el componente más débil del circuito (generalmente los fittings plásticos o los cuellos de las bombas), provocando fisuras estructurales o filtraciones a mediano plazo.
Especificaciones Técnicas
Tipo de Producto: Niple recto de unión roscado macho-macho.
Medida Nominal de Roscas: $1\ 1/4''$ HE ($32\text{ mm}$ nominal) en ambos extremos.
Tipo de Rosca: Estándar BSP (British Standard Pipe) / Hilo Gas exterior.
Material del Cuerpo: Acero al carbono de grado industrial estructural.
Recubrimiento: Galvanizado por inmersión en caliente (Zinco-térmico de alta adherencia).
Presión Nominal de Trabajo (PN): Calibrado para soportar presiones hidráulicas de $16\text{ Bar}$ ($232\text{ PSI}$) o superiores.
Tipo de Cuerpo: Niple cilíndrico estándar para llave de tubo.
