MODULO EXPANSION P/ESP-ME RAIN BIRD 3 ESTACIONES
El Módulo de Expansión de 3 Estaciones Rain Bird (Modelo ESPSM3) —clasificado técnicamente en ingeniería de automatización de fluidos y sistemas de gestión de riego comercial/residencial como tarjeta de expansión de salidas de estado sólido de acople rápido (Hot-Swappable) por voltaje alterno— es el componente de actualización modular diseñado específicamente para incrementar la capacidad operativa de los programadores híbridos de la serie ESP-Me, ESP-M, ESP-Me3 y ESP-SMTe de Rain Bird.
Su arquitectura electrónica modular permite expandir la capacidad del controlador base de forma escalonada, evitando tener que sustituir el programador completo cuando el proyecto paisajístico o agrícola demanda la incorporación de nuevos sectores de riego. Cada módulo añade de forma física e informática 3 terminales de salida independientes, permitiendo la conexión eléctrica directa de hasta 3 electroválvulas adicionales de $24\text{ VAC}$.

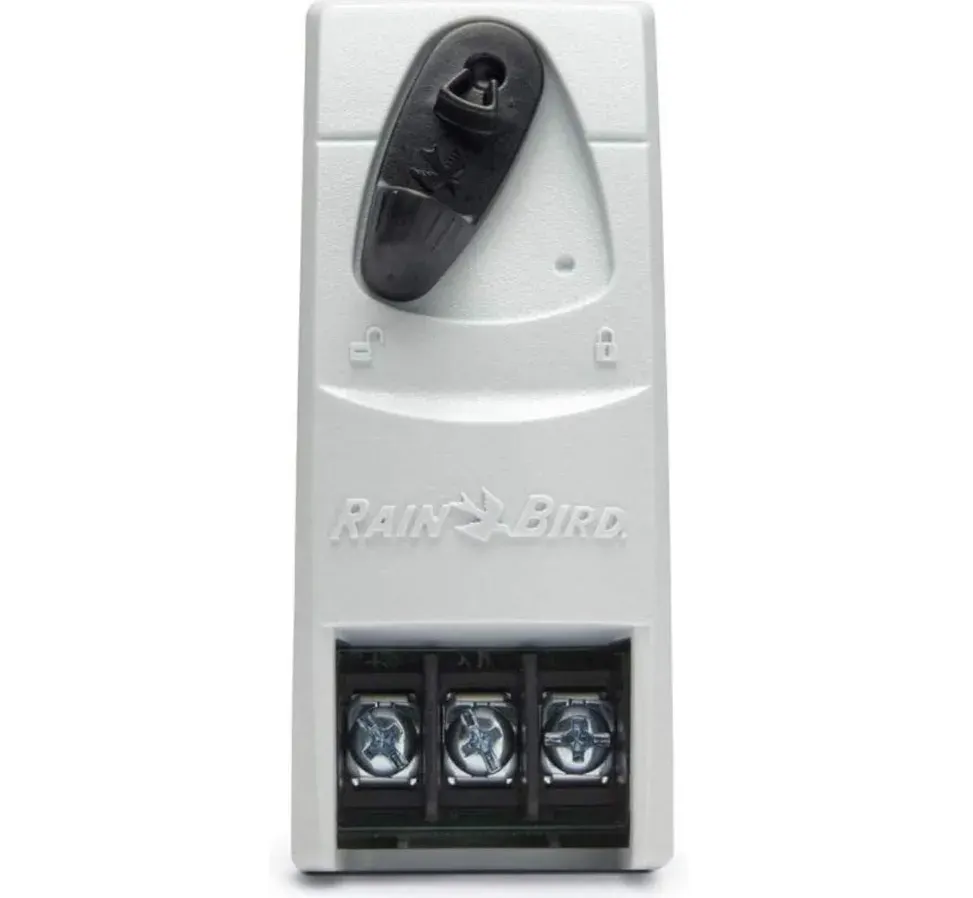

Módulo Técnico de Expansión Rain Bird ESPSM3 - 3 Estaciones
Descripción Técnica de Arquitectura Electrónica, Mecánica y Protección
Esta tarjeta electrónica está fabricada bajo estrictas normativas de ingeniería hidráulica y eléctrica para garantizar un funcionamiento continuo bajo condiciones ambientales exigentes:
Tecnología de Conexión en Caliente (Hot-Swappable): Equipado con un bus de datos plano de Pines de Cobre con recubrimiento galvánico anti-sulfatación. Su diseño de circuito integrado permite instalar o retirar el módulo en las ranuras del programador en cualquier momento, sin necesidad de apagar el equipo, cortar la energía general o reiniciar el microprocesador principal, siendo reconocido automáticamente por el firmware del controlador.
Sistema de Fijación Mecánica por Desplazamiento Directo (Anclaje Rápido): Aloja una palanca o gatillo de bloqueo mecánico texturado en su cara superior. Al deslizar el módulo en la bahía de expansión del ESP-Me, el pestillo se acopla a presión en el chasis del programador, asegurando un contacto uniforme en los pines y evitando falsos contactos eléctricos provocados por vibraciones mecánicas o dilatación térmica.
Protección Contra Sobretensiones Transientes y Cortocircuitos (Varistor Incorporado): Cada una de las 3 salidas de estación cuenta con protección electrónica integrada a base de varistores de óxido metálico (MOV). Esta barrera suprime de forma instantánea los picos de voltaje provocados por descargas atmosféricas (rayos indirectos) o fluctuaciones en la red eléctrica de Santiago, protegiendo el procesador central del programador y cortando la salida individual si una bobina (solenoide) de electroválvula entra en cortocircuito.
Terminales de Conexión de Presión por Resorte (Screwless Terminals): En lugar de tornillos tradicionales que se oxidan o barren con el tiempo, incorpora micro-bornes de presión. Al presionar la lengüeta plástica, se abre la mordaza interna de acero inoxidable, permitiendo fijar de forma estanca el cable multifilar o monofilamento de la electroválvula, garantizando un paso de corriente óptimo y una alta resistencia mecánica al desprendimiento.
Estructura Encapsulada de Alta Resistencia Química: La placa de circuito impreso (PCB) está confinada dentro de una carcasa sellada de Policarbonato / ABS de grado industrial. Este recubrimiento aísla las pistas electrónicas contra la humedad ambiental relativa del 100%, la condensación interna dentro de cajas de programadores exteriores y el polvillo de suspensión, previniendo arcos eléctricos e incrementando la vida útil del componente.
Características Principales
Escalabilidad Flexible del Sistema: Los programadores ESP-Me base vienen equipados de fábrica con 4 estaciones fijas. Utilizando estos módulos de 3 estaciones, el programador puede configurarse de manera personalizada para albergar 7, 10, 13 o hasta un máximo de 22 estaciones de riego totales (en combinación con el módulo hermano de 6 estaciones).
Compatibilidad Absoluta Intergeneracional: Diseñado bajo el estándar de matriz de Rain Bird, lo que asegura que este módulo ESPSM3 de color gris sea compatible tanto con los modelos anteriores ESP-Me con panel frontal clásico como con las versiones de última generación ESP-Me3 con pantalla retroiluminada.
Instrucciones Técnicas de Instalación, Configuración Eléctrica y Cableado
Para ejecutar un montaje técnico impecable, asegurar la conductividad y mantener operando el sistema dentro de sus rangos mecánicos seguros, ejecute los siguientes pasos en terreno:
Protocolo de Inserción Mecánica en las Bahías del Programador:
Abra la puerta principal del programador Rain Bird ESP-Me para acceder al compartimiento de conexiones traseras.
Ubique las ranuras de expansión numeradas (Bahía 1, Bahía 2, Bahía 3, etc.). Nota de ingeniería: Los módulos deben instalarse siempre de forma secuencial de izquierda a derecha para que el firmware asigne la numeración correlativa correcta de las estaciones (por ejemplo, si el base tiene 4 estaciones, el primer módulo que instales habilitará automáticamente las estaciones 5, 6 y 7).
Asegúrese de que la palanca de bloqueo general del programador esté en posición "desbloqueada" o abierta.
Deslice el módulo ESPSM3 de forma perpendicular en la ranura guía hasta que calce a tope contra el conector hembra del fondo.
Cierre la palanca de bloqueo general del chasis para asegurar la fijación y energizar las pistas de datos del módulo.
Especificaciones Eléctricas de Entrada y Salida (Límites Nominales):
Voltaje de Operación del Bus: $24\text{ VAC}$ a $50/60\text{ Hz}$.
Caudal Eléctrico de Salida por Estación (Máximo de Régimen): Soporta de manera segura hasta $0.28\text{ A}$ ($280\text{ mA}$) de corriente continua por borne a $24\text{ VAC}$. Esto equivale técnicamente a la capacidad de activar un solenoide de electroválvula Rain Bird en régimen de retención ($\approx 0.19\text{ A}$) más la corriente de arranque de un relé de partida de bomba o solenoide maestro ($\approx 0.41\text{ A}$ combinados) sin activar la alarma de cortocircuito del programador.
Metodología de Cableado de Electróvulas en Terreno:
Pele aproximadamente $1\text{ cm}$ del recubrimiento plástico del cable conductor que proviene de la electroválvula en la zanja (se recomienda usar cable técnico de riego de sección mínima de $0.8\text{ mm}^2$ o 18 AWG).
Presione con un destornillador de perilla la lengüeta del borne correspondiente (ej. Estación 5) e inserte el cobre limpio hasta el fondo, soltando la lengüeta para que muerda el cable.
Conecte el segundo cable de la bobina del solenoide al terminal común (COM) del programador (matriz de neutro común para todas las válvulas de la red).
Verificación Informática en Pantalla: Al cerrar el panel, observe el display del ESP-Me. El programador parpadeará momentáneamente reconociendo las 3 nuevas estaciones. Ingrese al modo de programación para asignar los tiempos de riego requeridos a los nuevos sectores habilitados.
Especificaciones Técnicas
Tipo de Producto: Tarjeta / Módulo de expansión de salidas para programador de riego.
Modelo Industrial: ESPSM3
Marca de Ingeniería: Rain Bird (Garantía de estándar internacional).
Número de Estaciones Adicionales: 3 Estaciones independientes.
Voltaje de Salida: $24\text{ VAC}$ ($50/60\text{ Hz}$).
Tipo de Bornes: Conexión rápida por resorte sin tornillos (Screwless).
Compatibilidad de Programadores: Rain Bird ESP-Me, ESP-M, ESP-Me3, ESP-SMTe.
Color Industrial: Gris calandrado con gatillo negro de fijación.
